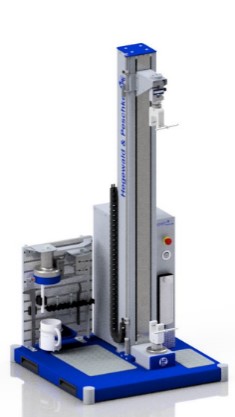

INSPEKT SOLO

Prüfkraft Zug/Druck 2,5 kN
Mechanischer Aufbau 1 spielfreie Kugelumlaufspindel,
1 Führungsschiene,
bürstenloser Antrieb

Prüfgeschwindigkeit 1,5 μm/min bis 1200 mm/min
Auflösung der Traversen-
wegmessung
<0,025 μm
Auflösung der Kraftmessung 24 bit (±8.388.608 Digits)
Messbereich Kraft Im Bereich 0,1 - 100 % der
Nennlast Klasse 1

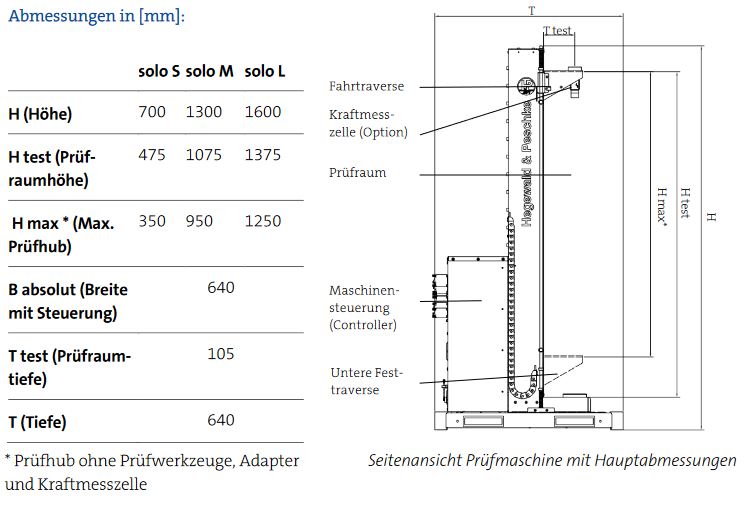

Baugröße solo S solo M solo L
H (Höhe), mm 700 1300 1600
H test (Prüf-
raumhöhe), mm
475 1075 1375
H max * (Max.
Prüfhub), mm
350 950 1250
B absolut (Breite
mit Steuerung) solo S/M/L, mm
  640 mm
T test (Prüfraum-
tiefe) solo S/M/L, mm
  105
T (Tiefe) solo S/M/L, mm   640
Gewicht 48 kg 55 kg 60 kg
Steifigkeit des Prüfrahmens inkl. Verformung
der Kraftmesszelle und Werkzeugadapter
2,7 kN/mm 2,6 kN/mm 2,5 kN/mm

Produktvideo

Produktbeschreibung

Die inspekt solo für Prüfkräfte bis 2,5kN ist eine Weiterentwicklung der erfolgreichen inspekt mini-Serie für die normgerechte Werkstoff- und Bauteilprüfung im Kleinlastbereich. Um das breite Anforderungsspektrum für diese Maschinenserie besser abbilden zu können, wurden neue technologische Möglichkeiten genutzt. Anstelle der DC-Motoren wurde ein neues Antriebskonzept mit Schrittmotoren entwickelt - bürstenlos, verschleißarm und geräuschoptimiert.

Wesentliche Merkmale:

  • innovativer bürstenloser Antrieb ohne Zahnradgetriebe
  • reduzierte Geräuschbelastung durch geringe Motordrehzahl und optimierten Frequenzbereich
  • frei wählbare Regelung von Traversenweg, Kraft oder Dehnung
  • hochgenaue Kraftmessung durch DMS-Kraftaufnehmer
  • kompaktes Arbeitsplatzdesign
  • ausgelegt für stehende sowie sitzende Tätigkeit am Arbeitstisch durch sehr flache untere Traverse und seitliche Anordnung der Elektronik
  • große Maschinengrundplatte für Aufbau von Zubehör und Ablage von Werkzeug bzw. Proben
  • einfache Reinigung der Maschine



Anwendungsbereiche

Die Universalprüfmaschine inspekt solo ist eine besonders leichte Prüfmaschine zur Ermittlung der Werkstoffkenndaten von:

  • Draht,
  • Schaumstoffen,
  • Elastomeren,
  • Kunststoffen,
  • Papier,
  • Pappe,
  • Textilien,
  • Lebensmitteln,
  • Bauteilen



Einfache Standardprüfungen können ebenso benutzerfreundlich durchgeführt werden wie kundenspezifische Tests. Die Prüfsoftware LabMaster ermöglicht eine schnelle und zuverlässige Ermittlung der Ergebnisse.

Anwendungsbezogen ist die inspekt solo-Serie in drei verschiedenen Prüfraumhöhen erhältlich. So kann die „S“-Variante u.a. ideal für zyklische Druckprüfungen an Zahnimplantaten eingesetzt werden, während die „L“-Bauform für Peelversuche an Adhäsionsflächen oder auch für Zugversuche an Elastomeren eingesetzt werden kann.

Lastrahmen

Die Universalprüfmaschine inspekt solo wird in einer Lastrahmenausführung von 2,5 kN angeboten. Für den Antrieb der Fahrtraverse sorgen ein bürstenloser Motor sowie eine spielfrei vorgespannte Kugelumlaufspindel.

Kraftmessung

Die zuverlässige Kraftmessung wird bei der inspekt solo über einen Dehnmessstreifenkraftaufnehmer sicher gestellt. Dieser ist mit Sensorsteckern ausgerüstet, welche die Einstell- und Kalibrierparameter automatisch erkennen. Zudem verfügt die Zugprüfmaschine über eine spezielle Messelektronik, die im Bereich von 0,2 bis 100% der Nennlast eine Messgenauigkeit der Klasse 1 nach DIN EN ISO 7500-1 garantiert. Alternativ bietet die Hegewald & Peschke MPT GmbH für die Universalprüfmaschine inspekt solo optional eine Messgenauigkeit von 0,5 an.
