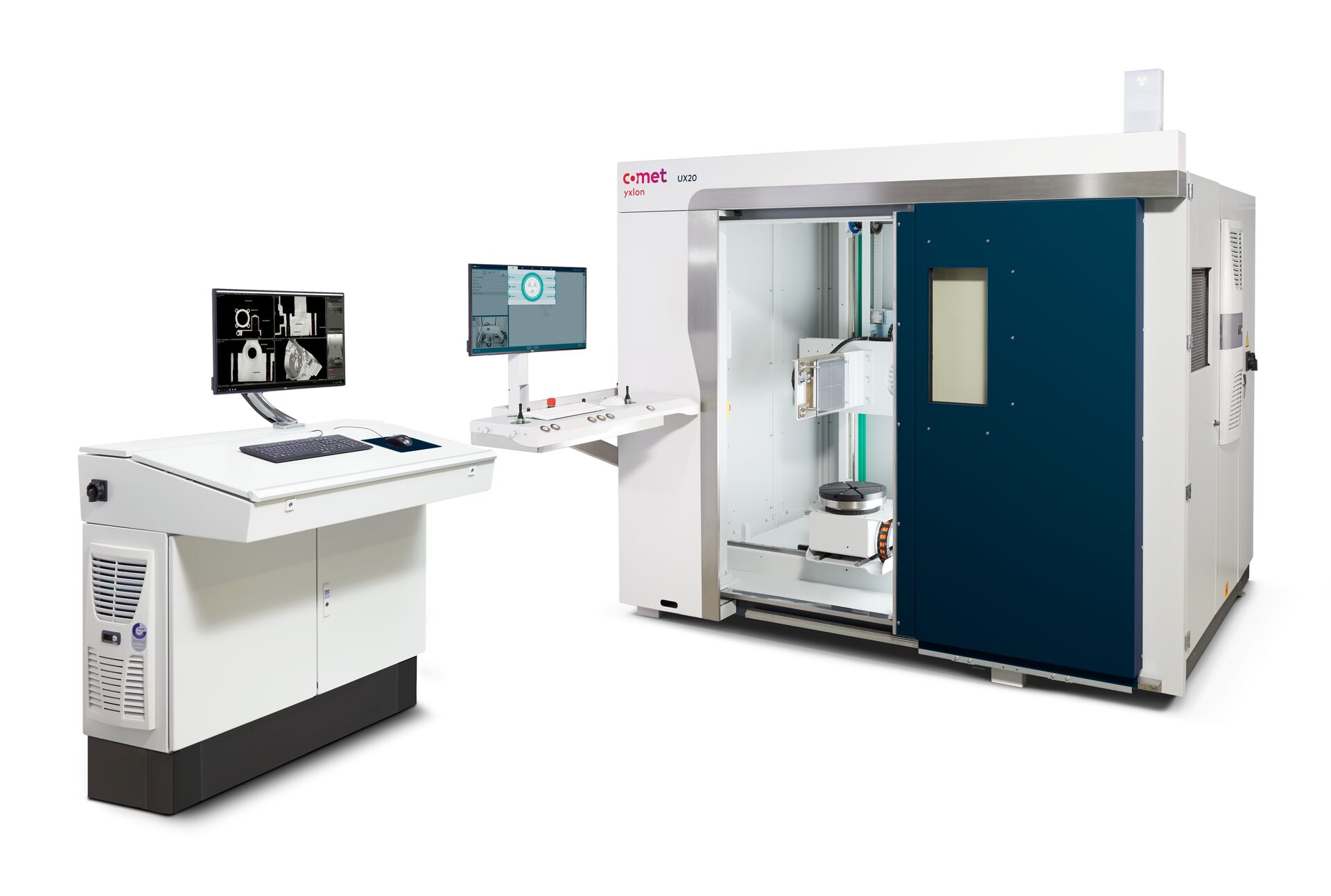

UX20
AutomobilindustrieLuft- und RaumfahrtGussteileStahl/Metall Industrie
| Prüfteil Ø: | 710 (830) mm |
| Prüfteilhöhe: | 1090 (1100) mm |
| Prüfteilgewicht: | 100 kg |
| Bauteilgröße: | klein, mittel, groß |
| Fehlergröße: | <1mm, >1mm |
| Betriebsmodi: | 2D, 2D-ADR, 3D, 2D/3D |
| Systemabmessungen (B/T/H) Dimension: | 2250 x 1870 x 2365 mm |

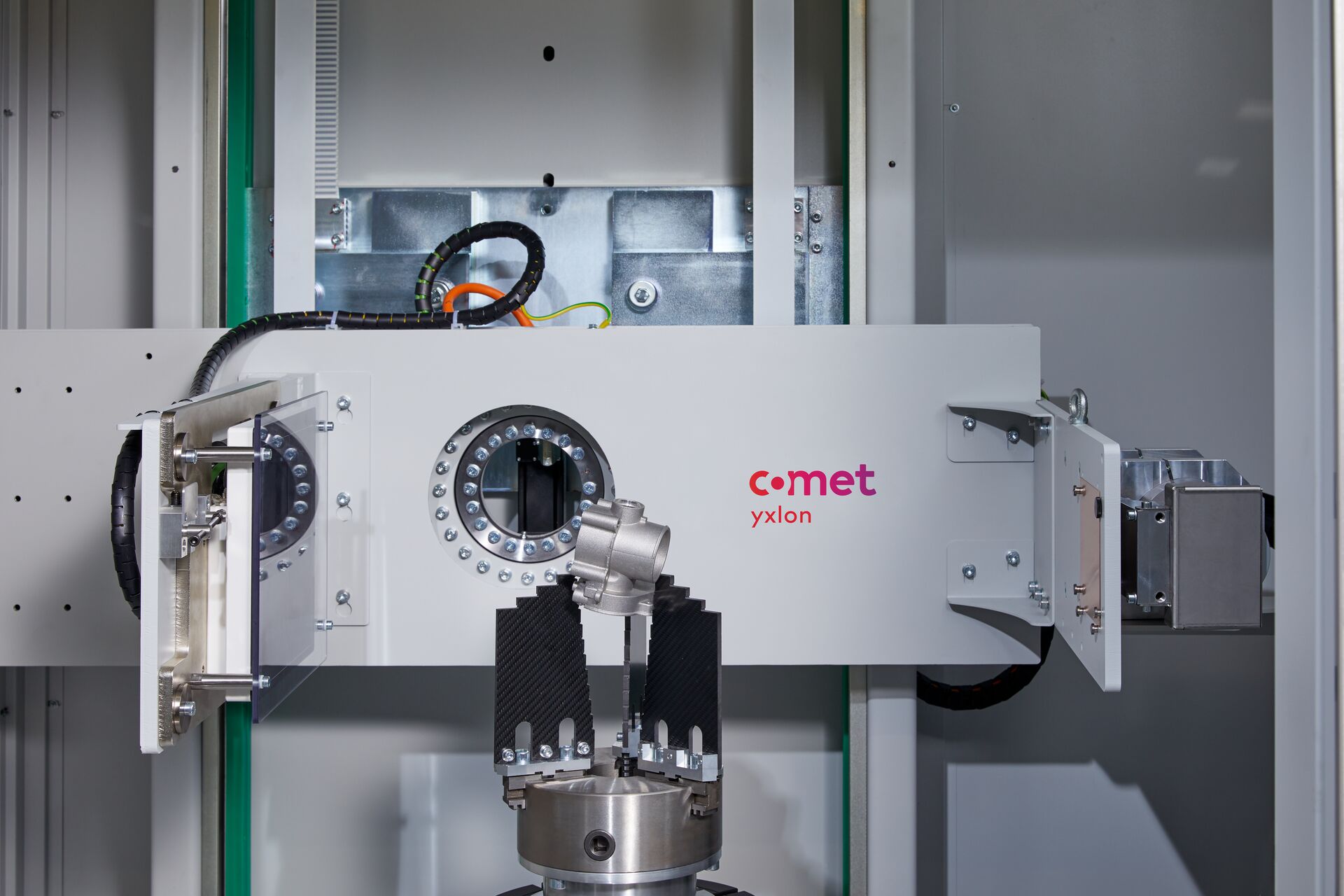

| Manipulation: | 5 Präzisionsachsen |
| Röntgenröhre: | Minifokus 160 kV / 225 kV |
| Detektor: | Flachdetektor 2323 HB / 4343DXi |
| Aktiver Bereich Detektor: | 1280 x 1280 px / 3072 x 3072 px |
| Pixelabstand: | 179 µm / 139 µm |
| Bit-Tiefe: | 16 bit |
| CT-Modi: | QuickScan, QualityScan, Kegelstrahl-CT, virtuelle Rotationsachse, Messkreiserweiterungen |
| Voxelgröße: | |
| Prüfumfang 2D: | 710 x 1090 mm / 800 x 1100 mm |
| Prüfumfang CT (3D) mit Flachdetektor: | 190 x 165 mm / 340 x 280 mm |
| Prüfumfang CT (3D) mit ScanExtended: | 315 x 1085 mm / 540 1100 mm |
| Industrien: | Automobil, Gießerei, Luftfahrt, Add. Fertigung, Schweißnaht, R&D |
| Welche Bauteile können mit dem UX20 geprüft werden? Automobil- und Luftfahrt-Gussteile Schweißnähte Multimaterial-Komponenten Additiv gefertigte Bauteile Speziallegierungen Kunststoffe und faserverstärkte Verbundwerkstoffe Keramiken |
Für welche Anwendungen eignet es sich? Qualitätssicherung und Materialanalysen Fehleranalysen wie Risse, Porositäten, Brüche, Einschlüsse Montagekontrolle Messungen innerer Strukturen Wandstärkenanalyse Erstmusterprüfung Kleinserienprüfung Stichprobenprüfung Prozesskontrolle |
Produktvideo
Produktbeschreibung
UX20 Highlights:
- Intuitive Bedienung mit Geminy
- Herausragende Bildqualität
- Schnelle Ergebnisse in 2D and 3D
- Vollautomatische Prüfung ADR
- Geringe Stellfläche
- Robustes System
Mühelose Röntgen- und CT-Prüfung von Gussteilen
Durch den Wandel hin zur Elektromobilität stellen Gießereien zunehmend größere und komplexere Bauteile her. Mit seinem extragroßen Prüfraum und der smarten Geminy-Software ermöglicht das UX20 eine schnelle und präzise Prüfung von Gussteilen und trägt zur Effizienzsteigerung in der Produktion bei.
Intuitive Bedienung mit Geminy
Als einzige Bedienoberfläche für alle Arbeitsabläufe macht Geminy Röntgen- und CT-Prüfungen so intuitiv wie möglich. Unterschiedliche Benutzerrollen helfen, Aufgaben zu verschlanken: Während der Experte alle Parameter justieren kann, werden weniger erfahrene Bediener von Assistenten und Voreinstellungen durch den Prozess geführt.
Kollisionen vermeiden: SmartGuard
Mit SmartGuard, einem Software-Wizard von Geminy, lassen sich hochdetaillierte Bilder ohne Kollisionsgefahr bei der Prüfteilpositionierung sicher erzeugen – wichtig gerade bei asymmetrischen Teilen.

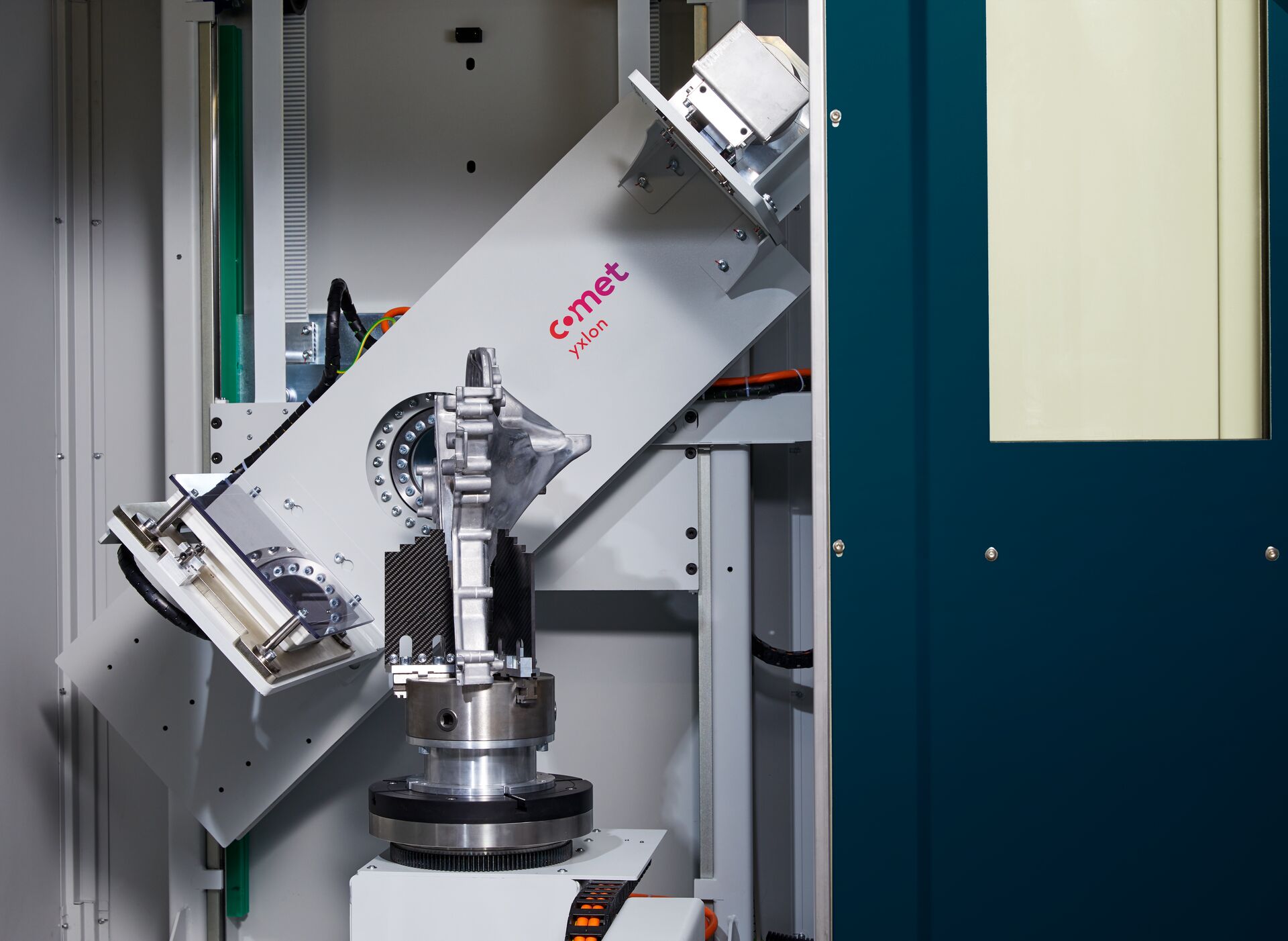

FlexCenter / Virtuelle Drehachse
Mit FlexCenter wird eine virtuelle Drehachse definiert um a-symetrische, komplexe Teile oder außermittige Prüfbereiche sehr schnell für die CT-Prüfung einrichten zu können, was die Prüfung maximal beschleunigt.
ScanExtend: die Messkreiserweiterung
Das UX20 ist mit einer Reihe von leistungsstarken Computertomografiefunktionen ausgestattet. Mit ScanExtend führt der Wizard den Benutzer durch die Einrichtung verschiedener Messkreiserweiterungen, während FlexCenter eine virtuelle Rotationsachse einrichtet, um schwierige Teile oder Details zu untersuchen, ohne das Objekt neu positionieren zu müssen.
ScatterFix 2.0: Optimierte Oberflächenbestimmung
ScatterFix 2.0 verbessert die Qualität der CT-Daten, indem es parasitäre Streustrahlung reduziert – für eine optimierte Oberflächenbestimmung beim Prüfen großer und massiver Teile.
MesoFocus: Hohe Auflösung, geringe Wartung
Die MesoFocus-Technologie kombiniert die Vorteile der Minifokus- und der offenen Mikrofokusröhren. Drei wählbare Brennflecke sorgen für eine optimale räumliche Auflösung bis in den Mikrofokusbereich. Gleichzeitig ist die optionale MesoFocus-Röhre dank des robusten Designs einer geschlossenen Röhre perfekt für den Einsatz in rauen Umgebungen.
Systemleistung auf einen Blick: Healthmonitor
Ein schneller Blick auf den Healthmonitor und Anwender sind über den Zustand und die Leistung des Systems informiert.
