e-Dynatest
| Technische Daten | |
|---|---|
| Prüfgesamtkraft | 980 N (100 kp) |
| Prüfvorkraft | 68 N (7 kp) |
| Gewicht | Tablet: 400g Prüfkopf: 2 kg |
| Präzision | HRC 0,3 HB < 1 % |
| Standard-Skalen | HRC Messbereich 10-70 1HB30 Messbereich 160-700 2HB30 Messbereich 100-500 2 N/mm² Messbereich 350-2200 2 kg/mm² Messbereich 400-2100 DPTH Messbereich 0-100 |
| Ausgabeschnittstelle | Wifi, Bluetooth, micro USB, micro SD slot |
| Standard-Zubehör/ Lieferumfang |
- Prüfkopf mit 2 Eindringkörpern (Rockwelldiamant und Hartmetallkugel) - 6" Android-Tablet mit Touchdisplay - USB- und Induktionsladegerät - Härtevergleichsplatte (Yamamoto) HB30 inkl. Zusatzkalibrierung in HRC - Prüfaufsatz für flache und zylindrische Oberflächen - Akkuladegerät für Prüfkopfakku - Bedienungsanleitung - Kalibrierbescheinigung - Kunststoffkoffer |
| Optionales Zubehör | - weitere Skalen - Dockingstation zum Laden des Tablets |
| Anmerkung | Die Zahl vor der Skala beschreibt den Eindringkörper - 1... Diamantkegelstumpf - 2... 1/16 " Hartmetallkugel |
Produktvideo
Produktbeschreibung

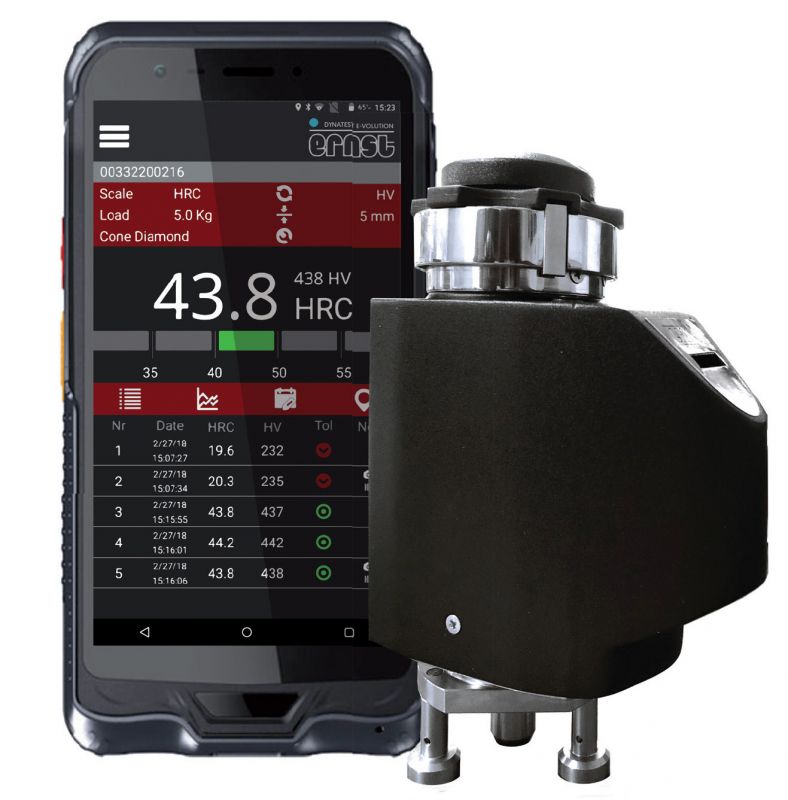

Drahtloses tragbares Schwerlast-Härteprüfgerät

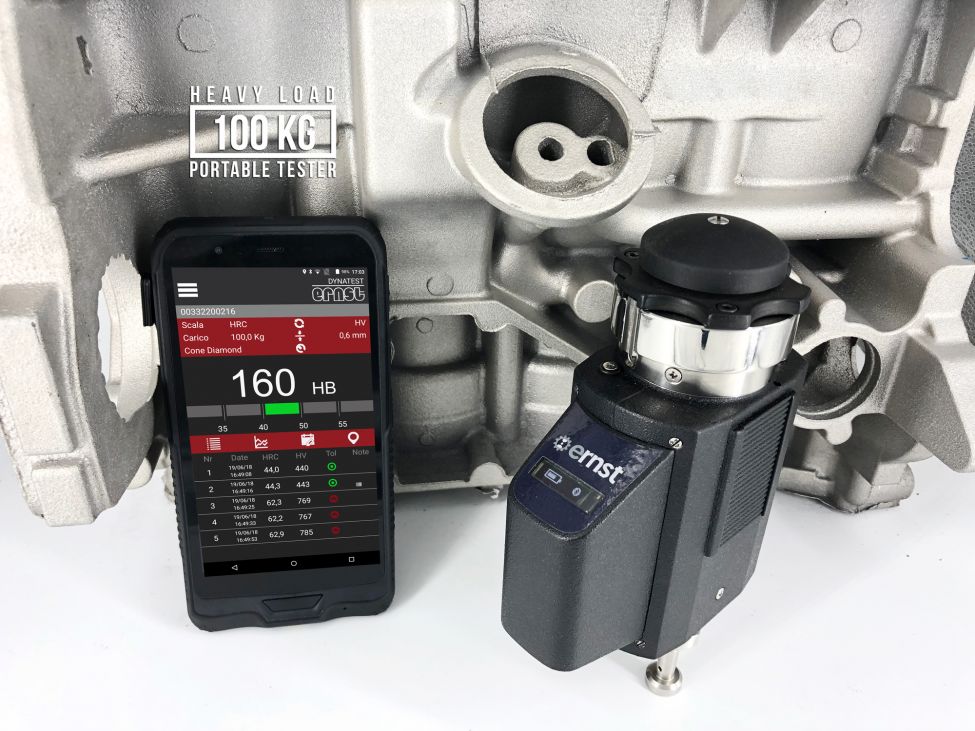

- Einzigartiges tragbares Schwerlast-Härteprüfgerät (100 kgf)
- Prüfung nach dem Rockwell- & Brinell Prinzip
- Benötigt nur eine minimale Vorbereitung der Prüffläche und
erweist sich als das am besten geeignetste und genaueste
tragbare Härteprüfgerät für Gusseisen und Schmiedestahl
- Schneller, drahtloser Datenaustausch (bis zu 100 Meter
Entfernung) möglich durch eine benutzerfreundliche Android-
Anwendung
- Kabelloses Design für optimale Arbeitsergonomie
- Lieferung mit internationaler Zertifizierung möglich
Funktionsweise und Anwendung

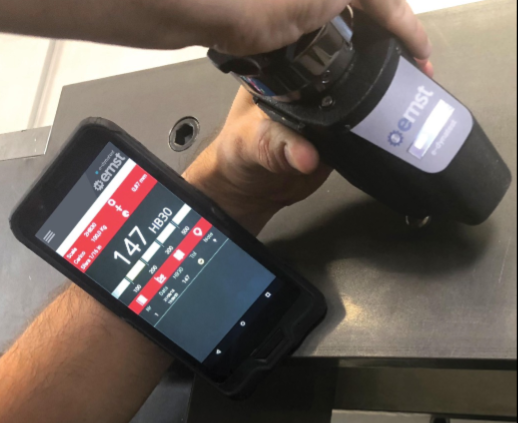

Dank der hohen Belastung (100kgf) wird der e-dynatest nicht stark von den Oberflächenbedingungen beeinflusst. Das Gerät kann durch seine kabellose Verbindung zwischen Härteprüfer und Tablet speziell für schwierige Prüfaufgaben an großen

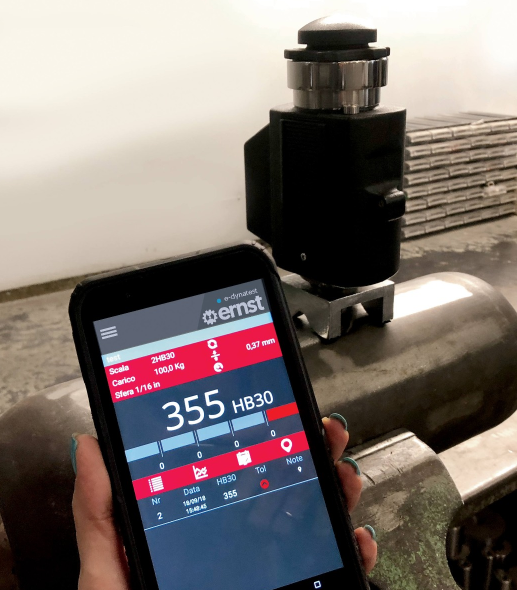

Bauteilen in unterschiedlichen Positionen (vertikal, horizontal oder Überkopf) verwendet werden. Die Härte wird durch Berechnung der Eindringungsdifferenz zwischen Vorspannung und Last gemessen und direkt auf dem Display angezeigt. Die Messung wird nicht durch das Nachgeben und die Deformation des Prüfkörpers beeinflusst. Das tragbare Härteprüfgerät ist mit verschiedenen Adaptern ausgestattet, die leicht austauschbar sind, um sich an die unterschiedlichen Formen der zu messenden Proben anzupassen. In der neuen Version verwendet das e-dynatest ein Tablet, das für die industrielle Umgebung geeignet ist. Die Android-Applikation bietet die Möglichkeit, Daten einfach und schnell zu erkennen, verwalten, teilen, speichern und drucken zu können. Darüber hinaus kann das e-dynatest mit einem Stativ verwendet werden, das speziell für die Überprüfung kleiner Teile oder all die Teile, bei denen eine Unterstützung erforderlich ist, entwickelt wurde. All dies wurde durch die Entwicklung eines neuen dynamischen Systems erreicht, bei dem die Belastung des Eindringkörpers in sehr kurzer Zeit und ohne jeglichen Aufprall fortlaufend wirkt. Der e-dynatest ist mit einem Rockwell Diamantkegeleindringkörper und einem Hartmetallkugeleindringkörper ausgestattet.
Normen und Zertifizierungen
DIN 50157 ASTM E-18 indirektes Verfahren an zertifiziertem Prüfling
ISO 6506 indirektes Verfahren an zertifiziertem Prüfling
ISO 6507 indirektes Verfahren an zertifiziertem Prüfling
ISO 6508 indirektes Verfahren an zertifiziertem Prüfling
ACCREDIA Zertifikat auf Anfrage
