Home » Produkte » Zerstörungsfreie Prüfung » Röntgen Computertomographie und Systeme » Durchleuchtungssysteme Elektronik » FF20

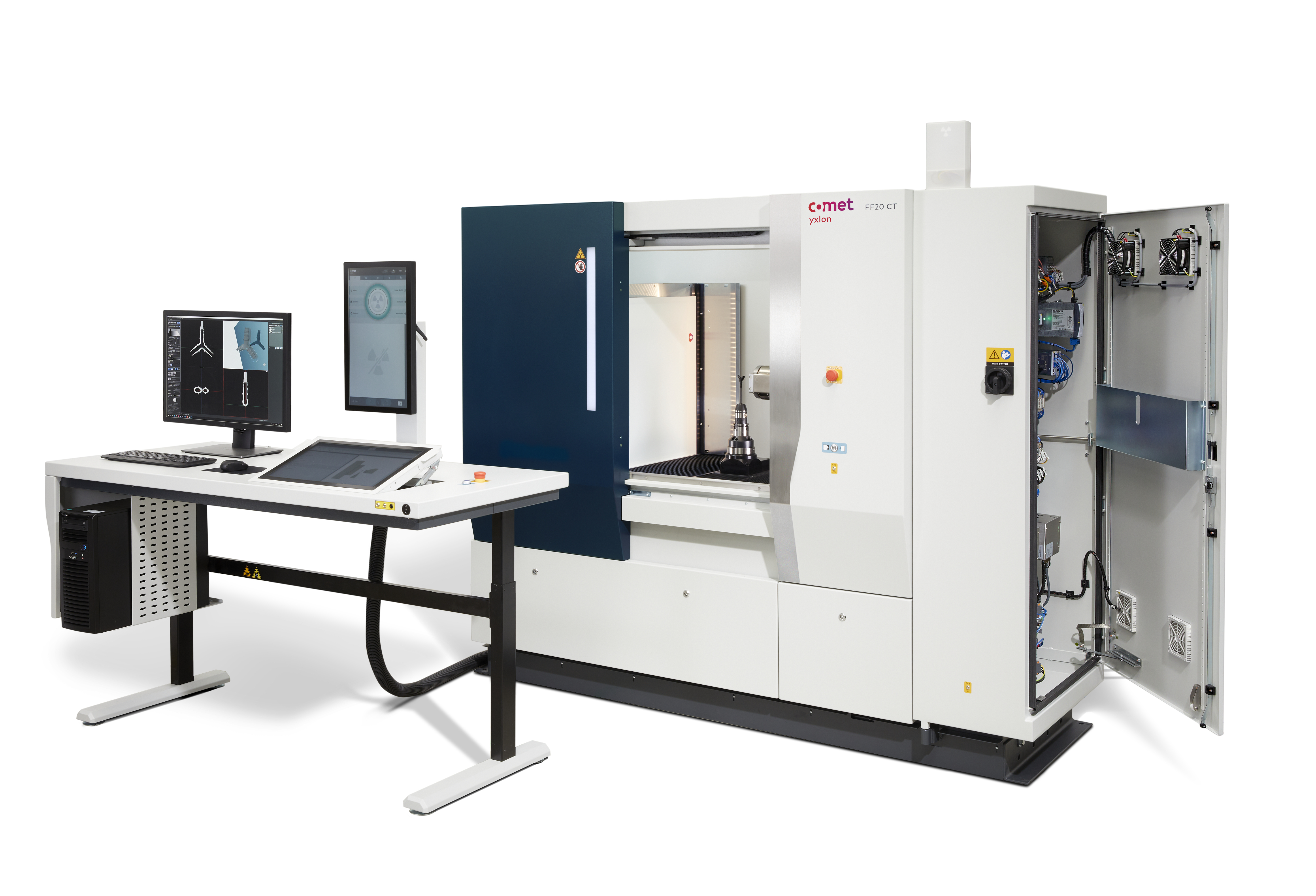

FF20
| Prüfteil Ø: | max. 280 mm |
| Prüfteilhöhe: | max. 700 mm |
| Prüfteilgewicht: | max. 17 kg |
| Bauteilgröße: | klein, mittel |
| Fehlergröße: | <1µm, <50µm, <1mm, >1mm |
| Betriebsmodi: | 3D, 2D/3D, Metrologie |
| Systemabmessungen (B/T/H) Dimension: | 2380 x 945 x 2180 [mm] |
| Röntgenröhre: | Nanofokus 190 kV |
| Detektor: | Flat-Panel-Detektoren |
| Manipulation: | 6 Präzisionsachsen, Granitbasis, aktive Luftfederung, große Spannweite Fokus- Detektor-Abstand |
| Sonderachse: | Virtuelle Drehachse, zur drastischen Reduktion der Rüstzeit bei asymetrischen Prüfteilen |
| CT-Modi: | QuickScan, QualityScan, Kegelstrahl-CT, Helix-CT, virtuelle Rotationsachse, Messkreiserweiterungen, Volumenausschnitt |
| Anwendungen: | * Qualitätssicherung, Materialanalyse und -forschung, * Fehler- und Strukturanalyse, * Montageprüfung, * Kleinserienprüfung, * Prozesskontrolle, * Digitalisierung, * Segmentierung, * Messtechnik - Metereologie, * Wandstärkenanalyse |
| FF20 CT Metrology (nachstehend): | |
| Messgenauigkeit MPE SD | 3.9 μm + L/75 [L=mm] |
| Ausstattung, Optionen: | wie oben, aber ohne virtuelle Rotationsachse „FlexCenter“ |
| Klimatisierung: | ja, Temperaturbereich in Anlehnung an VDI 2627, Messraumgüteklasse 3 |
| Umgebungsbedingungen: | Messraumgüteklasse 4 |
Produktvideo
Produktbeschreibung
FF20 CT Highlights:
- Detaillierte Materialanalysen in Laboranwendungen
- 2D-Detailsichtbarkeit von bis zu 150 nm mit 190kV-Transmissionsröhre
- Präzise Manipulation und Temperaturstabilität durch Granitbasis
- Intuitive, grafische Geminy-Bedienoberfläche mit Touchscreens
- Optionale Metrologie-Version mit einem MPESD = 3.9 µm + L/75 [L in mm]
Zerstörungsfreie Prüfung mit hoher Energie
Je kleiner die Bauteile werden, desto wichtiger werden hochgenaue, zuverlässige Röntgen- und CT-Scans für die Qualitätssicherung, Prozesskontrolle und Kleinserienprüfung. Die extrem kompakten, hochauflösenden Systeme Comet Yxlon FF20 CT und FF20 CT Metrology sind speziell für die Prüfung von sehr feinen Teilen und inneren Strukturen konzipiert. Mit einer vergleichsweise hohen Energie von 190 kV können selbst dichte Objekte bis ins kleinste Detail analysiert werden.
Wassergekühlte 190kV-Transmissionsröhre
Die 190kV-Nanofokus-Transmissionsröhre des FF20 CT erreicht in der Radioskopie (2D) eine Detailsichtbarkeit von bis zu 150 nm. Während das wassergekühlte Target und die Spulen einen schnellen Temperaturausgleich und höchste Brennfleckstabilität ermöglichen, erlauben vier Modi die optimale Abstimmung der Brennfleckgröße zur Leistung. Der granitbasierte Manipulator des FF20 CT garantiert Temperaturstabilität und geringste Wärmeausdehnung für maximale Präzision und Genauigkeit.
Verschiedene Trajektorien für maximale Flexibilität
Mit grafischen Symbolen und vielen automatisierten Funktionen macht die intuitive Bedienoberfläche Geminy die Handhabung einfach – unabhängig vom Erfahrungsstand des Nutzers. Gleichzeitig bietet sie vielfältige Funktionen für Flexibilität bei Teilegrößen und Prüfaufgaben, z.B. durch CT-Trajektorien wie HeliExtend (Helix-CT-Scan und -Rekonstruktion), eine horizontale Messkreiserweiterung, eine virtuelle Rotationsachse und den bekannten Quick/QualityScan.
Feinste innere Strukturen messen mit dem FF20 CT Metrology
Das FF20 CT Metrology setzt neue Maßstäbe beim Thema Genauigkeit. Es erfasst nahezu unbegrenzte Messpunkte in einem CT-Scan, entkoppelt von der Messauswertung. Eine nahtlose Fehleranalyse und Soll-Ist-Vergleich sparen Zeit und reduzieren Korrekturschleifen und Korrekturkosten bei Produktbemusterungen. Das FF20 CT Metrology erfüllt die Normen der VDI/VDE 2630.
